Digitalizacija slike



Na koji način dolazi video-informacija u računalo? Krenimo od toga da imate anlognu video kameru Hi8 ili S-VHS. U principu ona uvijek ima Chinch izlaz.

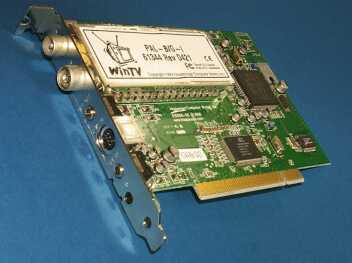

Iz toga izlaza slika ide preko odgovarajućeg kabela (najobičniji chinch kabel) u računalo. U istom računalu treba biti odgovarajuća kartica koja analogne signale pretvara u digitalne. U ovom slučaju ćemo raditi sa TV-Kartom PCI FM, firme Hauppauge.


WinTV PCI FM omogućava veličinu slike od ikone pa do cijelog ekrana. Na S-Video-ulaz WinTV-PCI FM karte može se priključiti S-Video kamera ili S-VHS Videorekorder. Sa kabelom (dolazi u pakovanju) "S-Video to Composite" moguće je priključiti i bilo koji aparat sa kompozitnim izlazom.

Koristimo ovu utičnicu i odgovarajući kabel.

Audio ulaz na WinTV PCI FM je standardni 3,5 mm stereo priključak pa vam treba adapter ( 8 kuna) sa "ženskim činčevima" na jednoj strani i 3,5mm stereo priključkom na drugoj strani.

Znači, kamera je spojena na TV kartu, i sada je stvar softvera koji koristimo.
Ostavite softwer dobiven sa karticom i prijeđite na VirtualDub“.
Ako tražite alternativu Pegasus PIC-Codecu, probajte sa
Huffyuv ili DivX-om:

Cilj je prebaciti film sa videokamere na na HDD u komprimiranom formatu. Zato nam je potrebam jedan Codec, opisan u dijelu "Formati". Nakon startanja Virtual Duba idemo preko "File", "Capture AVI...". Kliknite "F2" i izaberite mjesto/disk za snimanje i naziv datoteke (sa .AVI nastavkom).

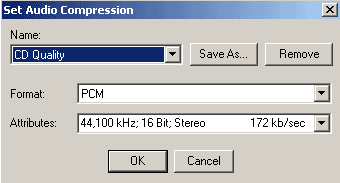

Iz menija "Audio" izaberemo audio kompresiju i potvrdimo:

Promjene možete raditi i preko glavnog eprozora. Dolje desno, u samom VirtualDubu postoje dva dugmeta.

Audio i Video postavke u VirtualDubu

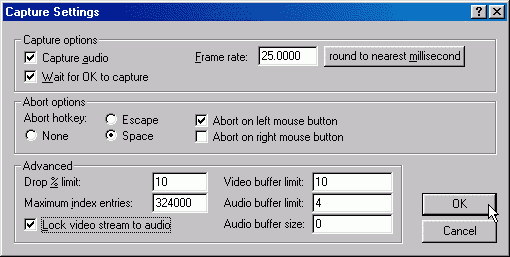

Podešavanje Videa (fps-ova )

Podešavanje Audia

Ako ne čujete ton, provjerite postavke zvučne kartice ( da li je selektiran line-in za snimanje).
Dobar FAQ je na  http://www186.pair.com/vdub/virtualdubfaq.html, a i na samoj stranici Hauppauge možete naći program AudioSel.exe.

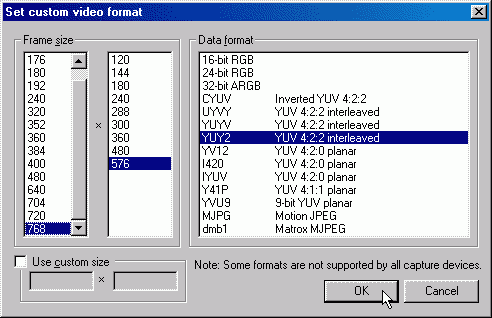

Sada izaberemo u meniju Video, Set custom format:

Izaberite 768 x 568. Ako ne funkcionira taj format izaberite neki manji. Ako radite VCD, izaberite 352 x 288, a ako radite SVCD 480 x 576, jer ćete uštediti dosta vremena pri kasnijem formatiranju slike. Nakon što smo izabrali format, za Data Format izaberite YUY2.

Svaki codec ne prihvaća svakog pogonitelja kartica. Pored univerzalnog RGB prikaza, postoji još YUV (Svijetlost, plavo/žuti balans, crveno/zeleni balans) u dosta varijacija. YUV je nasuprot RGB formatu, psihološki prilagođen postavkama ljudskog oka, jer snima vrijednosti svijetla preciznije, kao i informacije o bojama. YUV određuju kako će se vrijednosti Y, U i V poredati kao bajtovi ( UYVY ili YVU9 ).

Često se nailazi na "YCrCb" format. U ovom formatu su vrijednosti i informacije o bojama odvojene. Y opisuje svijetloću pixela, Cr i Cb sadrže podatke o bojama, pri čemu Cr i Cb predstavljaju jedan vektor u paleti boja. Ton boje predstavlja kut vektora, koji se određuje brojčano. Nekoliko različitih podvarijacija su:

YUY2 (YCrCb 4:2:2)
U Long Integru (32 Bit) nalaze se informacije za 2 pixela. Po jedan bajt se koristi za kodiranje i za informacije o svijetloći pixela, a ostala dva bajta kodiraju informacije prvog pixela, koje opet koristi i drugi pixel.
Šta znači 4:2:2 ?

Zato jer ljudsko oko ne prepoznaje dobro razlike u bojama, kao što prepoznaje razlike u jačini svjetlosti, dovoljno je prenijeti samo informacije o svijetlosti (Y, Luminanz) sa punom rezolucijom pixela. Informacije o bojama (Chrominanz), tj. Cb i Cr komponente, možemo raspodijeliti po više pixela. Oznaka 4:x:y označava način "podskeniranja" (Sub-Sampling). Za svaka četiri pixela, snimaju se informacije o četiri luminantne vrijednosti, ali samo jedna x vrijednost Cb i y vrijednost Cr. Time se osjetno smanjuje sama količina podataka, koja nastaje pri snimanju.
Ovu metodu koriste bolje analogne capture kartice (AV-Master, DC 30).

YUV (YCrCb 4:1:1)
U 3
Long Integra (96 Bit) se snimaju podaci o osam susjednih pixela. Pri tome se svakom pixelu pridodaje njegova svijetlosna vrijednost (ukupno 64 (8*8) Bita), dok se informacije o bojama i dalje dijele: zapisiju se vektori boja za prvih pet pixela (ukupno 32 (2*2*8) Bita).

* najbolje bi bilo da ovo odmah zaboravite

Važno je spomenuti da grafičke kartice sa video ulazom NISU preporučljive (za kućnu uporabu su OK) za ozbiljniji posao, jer one (zbog samog principa rada GPU-a) rade sa RGB formatom slike, a ne sa kompaktnim YUV formatima.

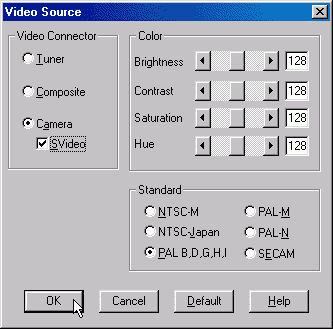

Iz menija Video izaberemo Source:

Umjesto Tuner izaberete Camera ulaz. U ovom slučaju je izabrato i SVideo. Kliknete F9 i dobijete ovaj meni.

Namjestite kako je i na slici.

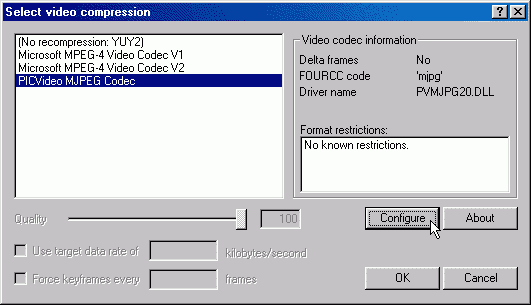

U sljedećem koraku izaberete video kompresiju, Video, Compression internal i selektirajte instaliran PICVideo MJPEG Codec.




Kada smo konfigurirali željenu kvalitetu filma, preko menija Capture birate testni mod (F7).

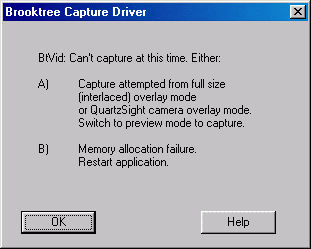

Ako vam se pojavi sljedeća greška,

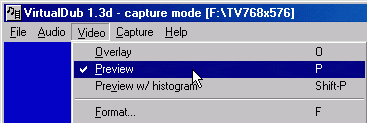

prebacite se, u meniju Video, u Preview mod:



Video-Overlay je biti slučaj kada TV-Karte YUV sliku reproducira u "Offscreen Surface". Tada grafički čip preuzima posao, skaliranja veličine video prozora, konverzije u RGB i postavljanje na željeno mjesto na monitoru. Ova tehnika nije uvijek podržana od grafičkih pogonitelja, a u nekim slučajevima uopće nije implementirana u grafički čip. U svakom slučaju, u "Preview-Modu" obično bolje funkcionira, zato neke vas ne nervira to što ne vidite kompletnu izlaznu sliku sa kamere. Digitalizirana će biti cijela slika.

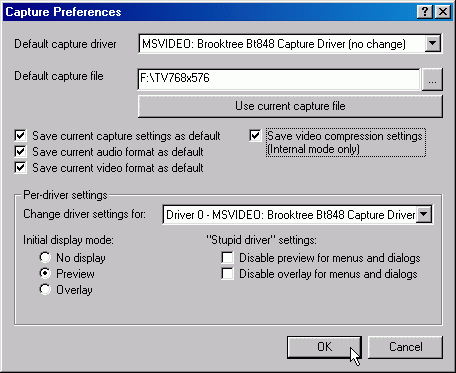

Kad su sve postavke postavljene, snimite to pod Capure-Menü, Preferences:

Upalite kameru (gledajte da su baterije pune ili da se napaja preko struje, da bi dobili stabilnu izlaznu sliku) i kliknete F6 da počnete snimanje.
Bacite pogled na oznaku Frames dropped. Tu je riječ o broju frameova koje su "preskočene" u digitalizaciji. Ako je riječ o previše frameova, smanjite rezoluciju, defragmentirajte disk, pobijte sve nepotrebne procese u računalu, promjenite codec...

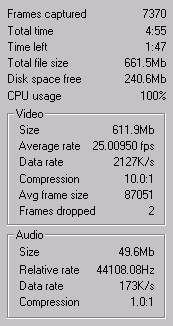

Možete pogledati i statističke podatke o "hvatanju" pojedinog filma, kod mene je bila sljedeća situacija :

Znači, izgubio sam 0,02% svih slika. Čak i 5 do 10 izgubljenih slika je prihvatljivo, ako nisu na istom mjestu.
Compressions-Rate je, sa 10,0:1 u razini S-VHS ili Hi8 snimka.
