Discrete Cosinus Transformation - DCT


Sada ćemo se malo pozabaviti konkretnim stvarima kod SVCD kodiranja, tj. kada, kako, zašto i zbog čega se to radi. Pokušat ću to objasniti, na najjednostavnije moguće način. Ako vam šta ne bude jasno, pročitajte opet i opet, te na kraju potražite savjet na mreži ili kod psihijatra... :)) Ako niste već zdimili, vrime vam je....

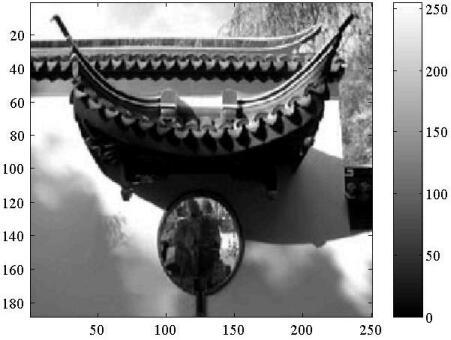

Zamislite da se slika na ljevoj strani (sive vrijednosti kodirane vrijednostima od 0 do 255)

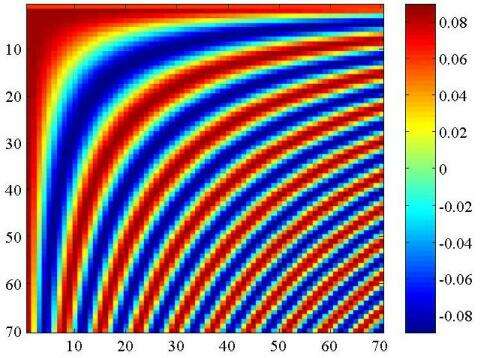

multuplicira sa matricom, koja izgleda kao slika na desnoj strani (sa vrijednostima od -1 do +1)

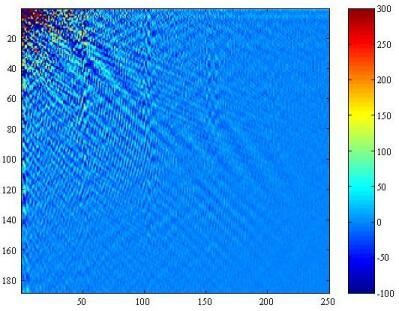

Iz toga "mješanja" proizlazi jako smješna slika, koja za ljudsko oko nema nikakvo značenje ispočetka! Prije svega upada u oči, da nova slika, gore ljevo, ima visoke vrijednosti (crveno), a u ostalom djelu slike manje-više ima niske vrijednosti (plavo).

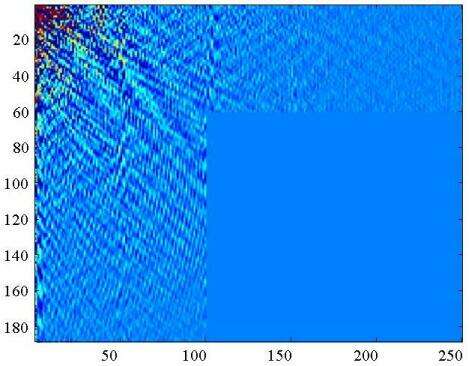

Šale radi, isječemo desno dolje jedan kvadrat ...

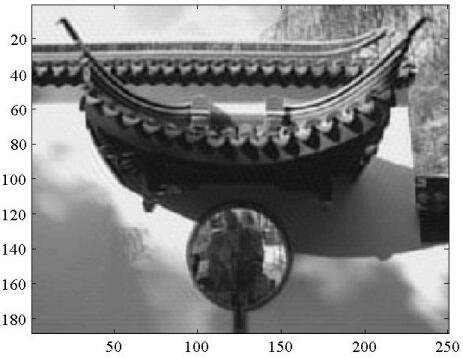

te ga mutipliciramo sa slikom i vidimo.......

kao rezultat prvobitni motiv. Pitanje glasi :
Kolika može biti plava kocka koju smo isjekli, a da se motiv još uvijek prepoznaje ??

Time se bavi DCT.

korištenoi algoritam u kompresiji

Prije nego se izvrši DCT, podaci se moraju još malo preraditi. Jer samo 8x8 pixela liki blokovi se mogu obraditi, orginalna slika se mora, ako se ne može točno podijeliti u blokove 8x8, povećati na desnoj, odnosno donjoj strani. Pri tome se nadodaju pixeli, desno ili dolje, dok rezolucija ne bude djeljiva sa 8. Tek tada može početi prava kompresija.


Diskrete Cosinus Transformation

Kao prvo, blok se pretvara u 8x8 koeficijentnu matricu. DCT je jako sličan jednoj drugoj matematičkoj funkciji - Fourier-transformaciji (FFT). Obe transformacije služe, prevođenju signala. Kao primjer, možemo audiosignal, pomoću FFT-a razdvojiti u brojne, različite, osnovne frekvencije.

Slika 1 pokazuje prekrivanje tri sinusna vala.Nakon transformacije pomoću FFT-a se ova komplicirana valna forma prikazuje samo kroz tri točke (Slika 2), X-os je pri tome frekvencija, a Y-os amplituda frekvencije.

   Slika 1

     Slika 2

DCT funkcionira slično, samo što on radi sa trodimenzionalnim signalom. X- i Y-osi su pri tome koordinate na motitoru/TV-u, a Z-os daje vrijednost određenog piksela. Tako se prostorne informacije transformiraju u frekventne informacije.

Transformacija se vrši sljedećom formulom:


Slika 3

Prva formula vrši transformaciju podataka iz slike u DCT-matricu, a druga ponovno transformiranje DCT-vrijednosti u sliku.
I i J su pri tome offset unutar DCT-matrice, x i y su offset unutar bloka slike. N je korištena veličina bloka (u našem slučaju, 8).


 Dodatak: moguće je koristiti i veće blokove npr. 16x16. To bi omogućilo jače kompresije, ali bi se procesorsko vrijeme obrade enormno povećalo, a i kvalitet  kompresirane slike rapidno opada. Tako da se sa velikim blokovima (64 x 64, 256 x 256, ...) ne bi dobila nikakva prednost.

Samo kroz ovu transformaciju se nije dobila nikakva kompresija, nasuprot: iz 8-bitnih sivih vrijednosti (0 - 256) mogu nastati vrijednosti između -1024 i 1024. Čisti DCT je u principu, do malih grečkica pri zaobljavanju, kompresija bez gubitaka.

Kvantizacija koeficijenata

Ako pogledamo nastalu 8x8 matricu, vidimo da su u gornjem ljevom kutu zastupljene visoke vrijednosti, takozvani DC-Koeficijent. Tek u pravcu desno dolje nastaju niskofrekventni AC-Koeficijent i nakon njega visokofrekventni. Jer ljudsko oko slabije prepoznaje visokofrekventne dijelove (visokofrekventno - više informacija), ovi dijelovi se mogu izostaviti u korist manje datoteke, bez da oko to prepozna.

Nakon toga se svi koeficijenti dijele sa određenim faktorom i zaokružuju na integralnu vrijednost. (pri povratnoj transformaciji - čitaj reprodukciji - ovi se koeficijenti množe.)

Moguća matrica kvantizacije :

Vrijednost na svakoj poziciji se izračunava:
    Kvantizacija[ x ] [ y ] = 1 + ( ( 1 + x + y ) * Kvalitet )

Moguće je koristiti i druge matrice, mada mi se čini da je se ova dokazala u dosta testova.


Kodiranje koeficijenata

Pogledajmo tipičnu DCT-matricu, nakon kvantizacije:

Vidljivo je, da je zbog kvantizacije veliki dio dobio vrijednost 0, naročito dolje desno.

Da bi se podaci dobili u prihvatljivoj formi za kompresiju, snimaju se "hopa-hala" metodom.

Time se najprije snimaji niskofrekventne vrijednosti, a tek nakon njih visokofrekventne (koje su postale nule - nadamo se).


Kompresija podataka

Nastalu koeficijentnu matricu moramo snimiti, u moguće boljem formatu. Zbog toga se, pored ostaloga, koriste Variable Length Integers - VLI (integri varijabilne duljine). Ovdje se brojevi ne snimaju na osnovi duljine bitova, već se snimaju mali brojevi - malom duljinom bitova, a veći - većom. To bi ovako izgledalo:

Bitovi Broj bitova (određena duljina, u našem slučaju 4 bita, je dovoljno za brojeve do 15 bitova duljine
Predznak 1 ako je broj < 0, inače 0
Kod Oznaka broja

Primjeri :

Decimalni broj VLI 8-bitni binarni broj
0 000. 00000000
-1 001.1 11111111
4 011.0.00 00000010
-21 101.1.0101 11101011
124 111.0.111100 01111100

Kompletan 8x8 blok se snima u sljedećem formatu: najprije se snima DC-Koeficijent kao VLI, nakon toga se ponavlja: 4 Bita, koji označavaju broj nula prije sljedeće ne-nula vrijednosti i onda ne-nula vrijednost kao VLI.

Poseban slučaj je ako je broj nula = 15, što znači da se do kraja bloka nalaze same nule.

Dekompresija

Dekompreija se izvršava obrnutim redosljedom:
  • učitavanje kvantizirane DCT-matrice
  • množenje kvantizirane matrice sa faktorom kvantizacije
  • izvršiti obrnuti DCT (iDCT)
